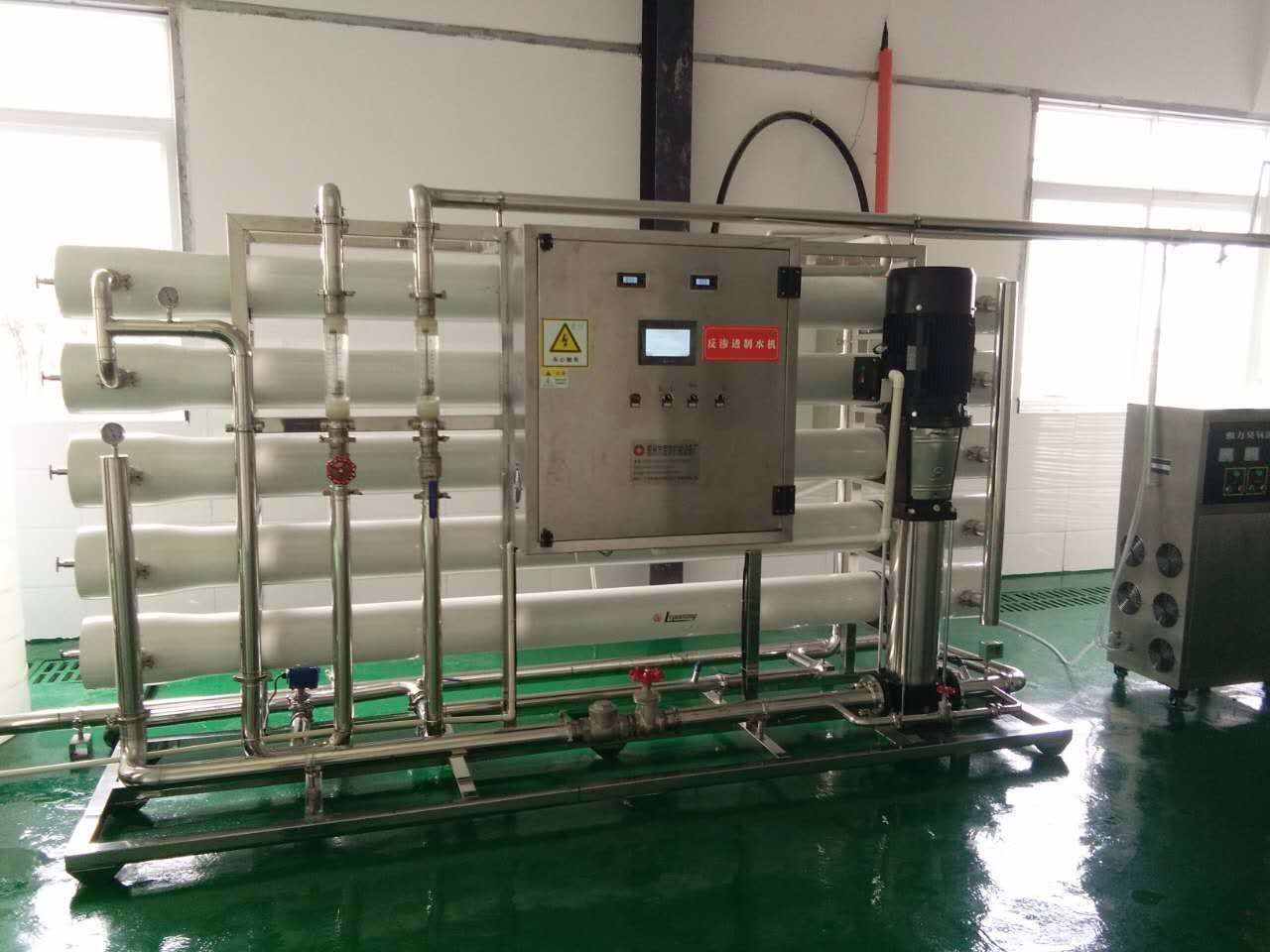

EDI超纯水设备工艺流程详解：RO后端精制逻辑、模块运行边界与工业集成要点
一、EDI不是独立水处理设备，而是RO产水的‘精制单元’
在楚信铭玮服务的100+工业客户中（含惠州PCB电镀厂、粤东制药企业、粤北热电厂），所有稳定运行的EDI系统均采用 ‘二级RO → EDI → 终端超滤/UV’ 工艺链。原因在于：EDI本身不具备去除胶体、有机物、余氯或硬度的能力；其核心功能是对RO已脱盐的低电导率水（≤20 μS/cm）进行离子级深度提纯，并实现树脂连续电再生。
若跳过RO或仅用一级RO，EDI进水含余氯＞0.05 ppm或SiO₂＞0.5 ppm，将直接导致阴阳膜氧化劣化、浓水室结垢——这在楚信铭玮2023年某医药项目复盘报告中被列为TOP3早期失效主因。
二、四大核心工艺环节与真实运行逻辑
EDI系统由淡水室、浓水室、阴阳离子交换膜、混床树脂及直流电极构成。其连续运行依赖以下不可割裂的物理过程：
- 离子定向迁移：RO产水进入淡水室后，残留Na⁺、Cl⁻等在直流电场（通常15–60 VDC）驱动下向阴/阳极定向移动；
- 选择性膜截留：阳离子穿过阳膜进入浓水室，阴离子穿过阴膜进入同一浓水室，淡水室离子浓度持续降低；
- 水解离原位再生：电场促使H₂O在树脂界面解离为H⁺和OH⁻，实时再生被饱和的阴阳树脂，避免酸碱化学再生；
- 浓水排放与极水保护：浓水室定期排出高浓度离子废水（回收率85–92%），极水则用于冷却电极并冲走电解副产物（如Cl₂、O₃），防止电极腐蚀。
注：楚信铭玮交付的所有工业级EDI系统均配置PLC闭环控制，自动调节电压、浓水流量比（12–18%）、极水冲洗周期，并与RO系统联锁——RO停机时自动切断EDI供电，杜绝电极干烧风险。
三、关键运行边界：三项硬性指标决定EDI能否长期达标
| 参数 | 正常范围 | 超出风险 | 楚信现场判定依据 |
|------|-----------|------------|-------------------|
| 进水电导率 | ≤20 μS/cm（二级RO产水） | ＞25 μS/cm持续2小时，电流效率下降＞35%，产水电阻率衰减加速 | 启动RO段全项复检（重点查活性炭穿透、软化树脂失效） |
| 浓水压差 | ＜0.15 MPa | ＞0.15 MPa易致CaSO₄/SiO₂沉积，模块清洗频次增加3倍 | 结合浓水电导率趋势判断是否需酸洗（pH 2.0–2.5柠檬酸循环） |
| 工作电流 | 1.5–4.0 A/模块（依型号而定） | 电流骤降＞15%且伴随产水超标，多为树脂中毒或膜污染 | 优先排查前端活性炭吸附饱和、Fe/Mn超标（＜0.01 ppm为安全阈值） |
四、为什么‘买EDI模块’不等于‘建好超纯水系统’？
楚信铭玮在2022–2024年跟踪的12个EDI项目中发现：仅采购EDI单机、未同步优化RO预处理与系统联控的客户，67%在6个月内出现产水电阻率＜12 MΩ·cm或TOC＞15 ppb。根本原因在于：
- RO膜选型未匹配EDI进水要求（如未采用抗污染型RO膜）；
- 缺乏浓水回收设计，吨水综合能耗上升22%；
- 未配置在线TOC仪与终端超滤，无法区分是EDI失效还是空气溶入干扰。
因此，我们坚持提供RO+EDI一体化工艺包，包含：
- 水质全分析报告（含SiO₂、TOC、Fe、余氯实测值）；
- RO膜通量与清洗周期计算书；
- EDI模块数量/功率匹配表；
- 浓水pH调节与闭路回用建议；
- Modbus RTU接口支持，可对接客户现有DCS系统。
五、下一步：从技术研究到工程落地的三个确认动作
若您正评估EDI方案，请优先完成以下三项基础确认：
- 水质实测：是否已完成二级RO产水全项检测（至少含电导率、SiO₂、TOC、Fe、余氯）；
- 电力条件：厂房是否具备独立三相380V±5%配电柜，接地电阻＜4Ω；
- 排放合规：浓水排放路径是否满足pH 5–9、无重金属超标等环保要求。
满足上述条件后，可提交水质报告与日产能需求，我们将为您出具《EDI系统可行性评估简报》（含工艺流程图、设备清单、能耗测算与首年维护要点）。
